Подсистема для фасадных кассет: состав и исходные данные

Кронштейны и направляющие нельзя считать просто металлическим каркасом нужной площади. Подсистема передаёт нагрузки от кассет на основание здания и должна работать вместе с креплением, утеплением и примыканиями. Ошибка в исходных данных влияет на подбор элементов ещё до появления первой панели. Ниже — что проверить в проекте и заявке, чтобы поставка соответствовала конструкции, а не приблизительному списку профилей.

Разделите комплект по функциям

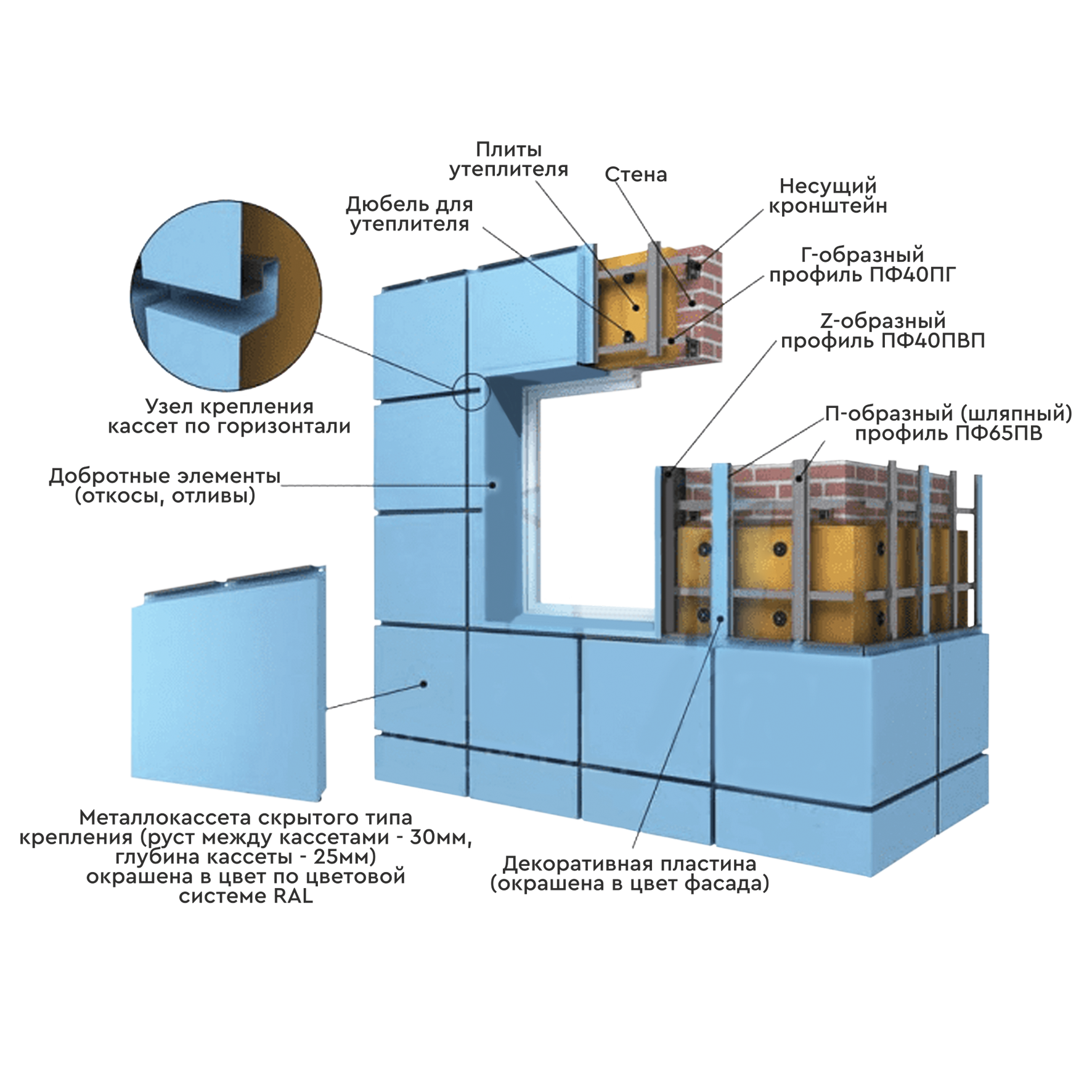

В типичный состав входят кронштейны, направляющие, анкеры к основанию, соединительные элементы и крепёж облицовки. Проект может предусматривать дополнительные изолирующие элементы и специальные узлы. Отдельно учитывают утепление и завершения фасада. Этот перечень помогает проверить группы позиций, но не является универсальной спецификацией для любого здания.

На каждой схеме должно быть понятно, какой элемент воспринимает нагрузку и с чем соединяется. Внешне похожие детали разных систем нельзя считать совместимыми без проверки геометрии, материала и документации. Даже совпадающие отверстия не подтверждают расчётную работу узла. Если поставщик предлагает замену, просите обозначить её отдельно и показать, какие требования исходного проекта она выполняет.

Соберите данные об основании и облицовке

Для подбора нужны высота, назначение и геометрия здания, положение углов и проёмов. Указывают материал и состояние несущего основания, расчётные воздействия, толщину утепления и вынос облицовки. Со стороны кассет необходимы размеры, масса, материал и схема фиксации. Без этих сведений список кронштейнов остаётся предварительным.

При реконструкции часть данных может потребовать обследования. Анкер для одного материала стены нельзя автоматически переносить в другое основание. Необходимость и программу испытаний крепления определяют в рамках проектного решения. Фотография фасада полезна для ориентации, но не подтверждает состояние скрытого основания. Неизвестные параметры лучше явно перечислить, чем заполнить предположениями и выдать предварительный подбор за окончательный.

Проверьте схему, а не усреднённый расход

Количество кронштейнов зависит от нагрузки, пролётов направляющих, выноса и несущего основания. Поэтому универсальный расход на квадратный метр не заменяет раскладку. В угловых зонах и около проёмов могут действовать другие условия и потребоваться отдельные решения. Одно и то же число креплений для всех фасадов здания нельзя принимать без проектного обоснования.

Для предварительного бюджета допустимо обозначить принятые допущения, но до закупки их нужно заменить согласованной ведомостью. Сверьте количество по маркам и участкам, затем общую площадь. Если меняется вынос или облицовка, проверьте необходимость пересмотра схемы. Добавление отдельных деталей на объекте не является равноценной заменой обновлённому расчёту всей системы.

Свяжите направляющие с кассетами и узлами

Направляющая должна соответствовать выбранному открытому или скрытому креплению. Одновременно проверяют оконные откосы, углы, цоколь и верхнее завершение. Если заказать рядовые панели раньше примыканий, можно обнаружить, что предусмотренная геометрия не оставляет места для соседних деталей или монтажного доступа.

В составе решения учитывают коррозионную совместимость материалов, отвод влаги и вентиляционный зазор. Его наличие и параметры задаются системой, а не случайным расстоянием, оставшимся после установки утеплителя. Полезно пройти каждый типовой узел по порядку сборки: основание, кронштейн, утепление, направляющая, фиксация кассеты, примыкание. Такая проверка выявляет пропущенные соединения и ограничения ещё на стадии документов.

Подготовьте ведомость для поставки

Передайте проект, раскладку и спецификацию с марками, размерами, толщиной металла, покрытием и количеством. Укажите, разрешены ли аналоги, какие позиции уже согласованы и какие требуют решения проектировщика. Для этапного объекта разделите общий объём и ближайшую поставку. У каждого комплекта файлов должны быть дата и версия.

В предложении проверьте состав анкеров, соединений и крепежа: их нельзя считать включёнными только из-за слова «подсистема». Ознакомиться с продукцией можно в профильном разделе сайта, документы направить через контакты ООО «ФК». Поставка отдельных элементов не заменяет проектирование, обследование основания и проверку креплений. Результат подготовки — не просто сумма метров профиля, а перечень деталей, привязанный к расчётной схеме.

Как использовать монтажный видеопример

Видеоматериал по теме кассет и подсистемы помогает обсудить последовательность подготовки основания и положение элементов. При этом расстояния, крепёж и допустимые нагрузки для своего фасада нельзя назначать по изображению. Их проверяют по проекту, характеристикам основания и документации выбранной системы.

До передачи заказа сведите в одну ведомость кронштейны, направляющие, соединители и крепёж с указанием назначения каждой позиции. При изменении вылета или схемы крепления повторно проверяют весь узел, включая облицовку и примыкания, а не только отдельно заменяемую деталь.
